03三角刨分(Triangulation)

计算几何-笔记目录

计算几何第三章课程主要讲述如何进行三角刨分，首先要明确Triangulation有两种不同的用途场合，一种是多边形内部刨分成多个三角形面片。另一种是给定一个点集，用三角面覆盖连接所有点。

小节内容概览

• Methodology
  • 介绍三角刨分基础概念。
• Art Gallery Problem
  • 引入画廊看守问题，即一个多边形需要几个保安可覆盖所有角落。给出了问题的难度为NP-Hard。同时给了一定解决的方法。引入给定n边形，求取最大哨兵数问题。
• Art Gallery Theorem
  • 介绍了Art Gallery 定理。对于一个n边形最多用$\lfloor{}n/3\rfloor$个哨兵即可覆盖所有区间。
• Fisk’s Proof
  • 在上述定理中需要证明一个n边形最多可被分解成$\lfloor{}n/3\rfloor$个扇形，该章即是该定理的证明。
• Orthogonal Polygons
  • 主要介绍了画廊理论的一个变体。在正交多边形情况下的一个变体。
• Triangulation
  • 本章主题部分，三角刨分相关概念的介绍。
• Triangulating Monotone Polygons
  • 先介绍了三角刨分的整个流程。一：分成单调多边形(Monotone Plygons)，二：对每个单调多边形三角刨分。而对整体则使用扫描线策略。介绍了单调多边形。
• Monotone Decomposition
  • 将一个简单多边形如何刨分成几个单调多边形结构。其主要问题在于解决Stalactite与Stalagmite
• Tetrahedralization
  • 主要介绍了高维空间的刨分内容。Tetrahedralization即三维空间的四面体刨分。也介绍了三维中一些简单遇到的问题。

---

画廊看守问题(Art Gallery Theorem)

主要引入了画廊看守问题。

画廊看守问题的描述：

有一个2D多边形区域，现在需要在其中布置360度视角的哨兵，问至少要多少个哨兵才能覆盖整个多边形区域内部。
用数学语言描述就是，设$P$是任意一个多边形，求$G(P)=min\set{\vert{}X\vert\mid X\ dominates\ P}$的值是多少

这里有一些显然的结论：

• 对于某一些多边形，$G(P)=1$。

例如一些正多边形，在中间位置放一个即可。其实更宽泛的讲，所有凸多边形都只需要一个哨兵。出了图多边形来说，星形也是可以的，在其核中放一个哨兵即可。

• 对于一般$n$个点的多边形，最多需要$n$个哨兵。

结论也是显然的，因为在每一个点上放一个哨兵即可，每个点上都由哨兵覆盖。所以也覆盖了整个凸多边形内部。

实际上已经有人证明了如下结论：

D. T. Lee & A. K. Lin, 1986
对于任何多边形，求解其最少数量的顶点哨兵(Vertex)/点哨兵(Point)/边哨兵(Edge)是NP-hard的。

D. Schuchardt & H. Hecker, 1995
对于任何正多边形来说，求解器最少数量的顶点哨兵(Vertex)/点哨兵(Point)也是NP-hard的。

下面便是证明画廊定理。

• 即一个边数为$n$多边形，最多用$\lfloor{}n/3\rfloor$个哨兵即可覆盖所有区间。

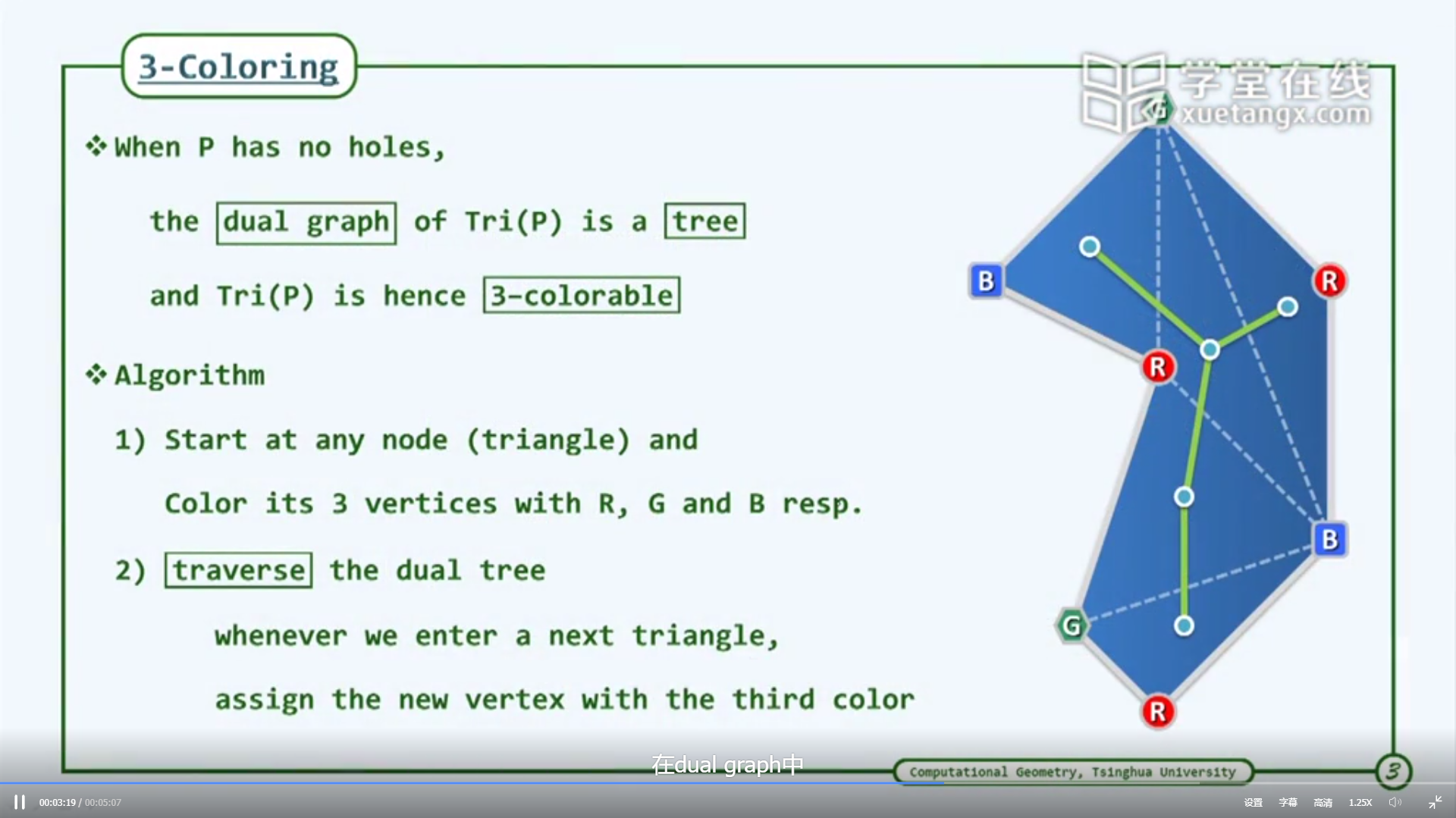

这个证明的方式，就是通过三角刨分来完成的。大致来讲，就是刨分成一系列三角形。然后每个三角形顶点着色，最后只在其中一种颜色上放置哨兵即可。所以关键点就是，存在三角刨分可被三种颜色顶点着色。而这个总是可以的，如下图：

这个证明方式是一个构造性证明。其来源于平面刨分图的对偶图。其实可以看到，对于无空洞的多边形，其对偶图一定是一个树，因为每两个三角形只可能有一条边相交，且不存在环状路线三角刨分。所以思路很简单：

• 对于这样一个三角刨分，取其对偶图。
• 任取一个三角形，对其顶点进行三色着色。
• 沿着对偶图遍历整棵树。
• 当我们进入新的三角形的时候，有一个公共边，对于新的顶点，我们赋值为第三种颜色即可。

现在我们观察这个三角刨分。可以看到，对于这里面任何一个三角形，其三个顶点必由着三个颜色组成。也就是说，如果放在任何一个颜色上放置哨兵，则所有三角形都将被覆盖。

但是可以注意的是这个证明要求，无环多边形，实际上可以看见如果有环，其中遍历树的时候，可能出现已经染色过的多边形而无法进行染色的状况。实际上这种状况不一定是可以3着色的。

而对于一个正多边形来说则有如下定理：

Kahn, Klawe & Kleitman, 1980
对于$n$条边的正多边形，其最多使用$\lfloor{}n/4\rfloor$哨兵就能覆盖多边形。

这个证明过程跟Fisk证明很类似。但是不再使用三角刨分，而是一种四边形刨分。

三角刨分(Triangulation)

在上面的章节中，我们看到了。三角刨分存在的必要性以及重要性。所以研究这种多边形三角刨分是很必要的。

而这里可以看到，对于简单多边形(Simple Polygon)其三角刨分是一定存在的。简单多边形又称之为(Jordan Polygon)，其一定会将平面分成两个区域。而对于非简单多边形(Non-Simple Polygon)则不是这里考虑的对象。非简单多边形主要是指那种两条边相交，顶点重叠的多边形结构。

Ear-Cutting 算法

这个算法描述起来很简单，对于多边形上连续三个相邻顶点。可以围成一个三角形，我们成之为Ear，其存在三种状态：

• 完全落在多边形内。
• 完全落在多边形外。
• 部分在多边形内，部分在多边形外。

但是总可以找到这种完全落在多边形内的Ear，进而将其切除，然后递归切除更多的耳朵。可以注意到，这个过程中，每进行一步，多边形的顶点减1。所以其总可以约减成只有3个点的单纯三角形。

而这个步骤依赖于Ear的存在性，好在前人已经证明，对于任何一个非简单的多边形都存在2个Ear。所以算法总是可以执行的，下面就是要构造这个算法了。

为了说明严谨，这里先定义了凸多边形上的一个良序。即定义一个跟多边形孔洞和顶点个数相关联的顺序概念。因为我们上面看到，每一次Ear切除，顶点都会少1。如果建立了这种良序，找到了从高一级如何降低到第一级的方式，那么根据数学归纳法，这个操作可以递归执行，最后降低到最低的级别上去。这个良序可以如下定义。

定义一个多边形的空洞个数为$H(P)$，顶点个数为$V(P)$。定义多边形的序关系$\prec$如下：

• 如果$H(P_1)
• 如果$H(P_1)=H(P_2)$，则当$V(P_1)

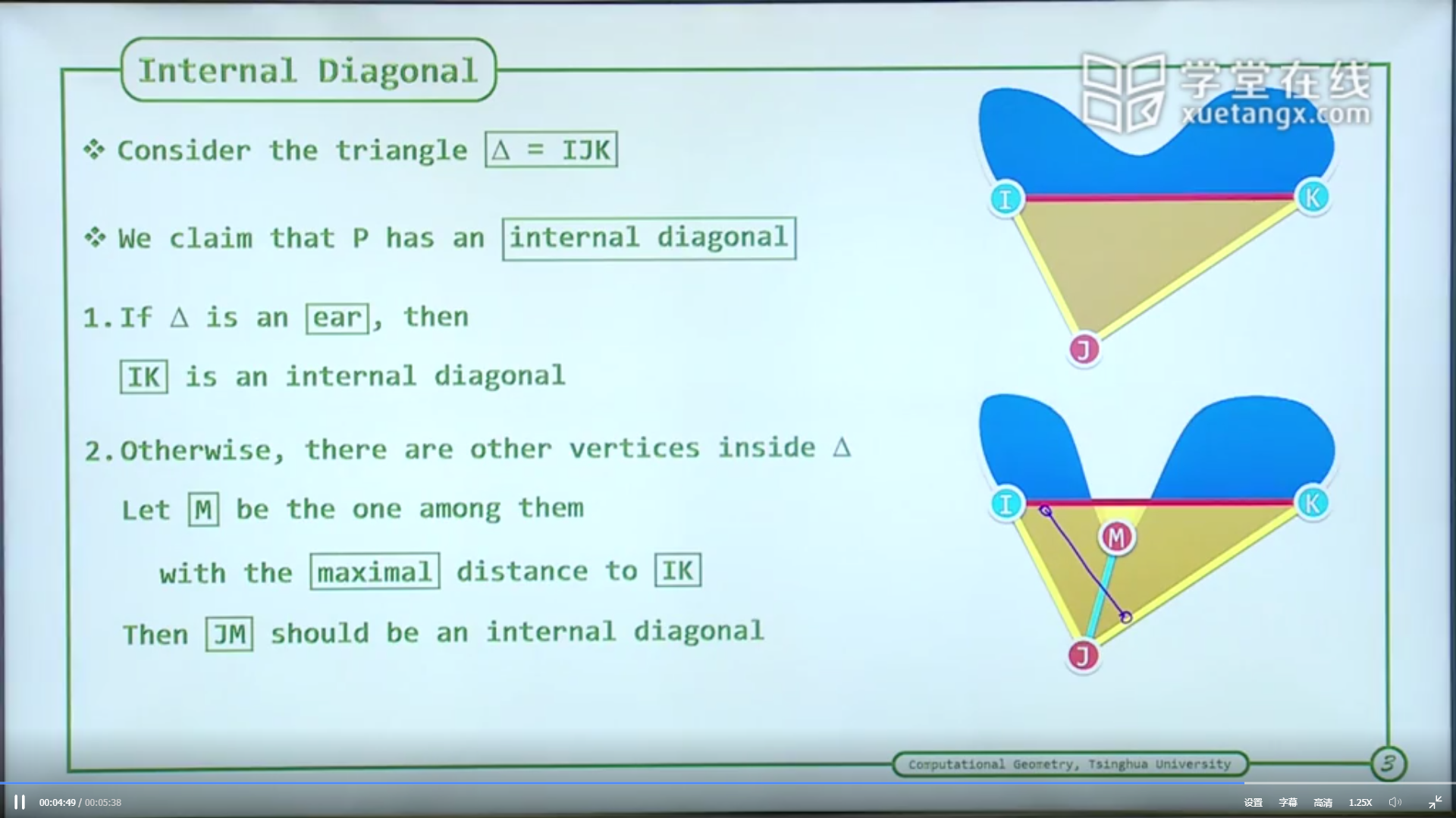

可以注意这是个良序，即任意非空子集都有最小元素。所以剩下的就是如何操作进行归纳法了。操作方式可以如下图表示。

可以先在某一个方向上去取一个极值点，考察其相邻点组成的三角形。这个点一定是凸的，不然肯定会有在该方向上更远的点。而这个邻点组成的三角形一共有两种状况：

• 三角形完全落在多边形内：
  • 此时可以完全切除该三角形。
  • 操作后多边形定点数稳定减1.
• 三角形有一部分落在多边形外：
  • 此时找离边IK最远的点M，MJ即我们要进行切割的内对角线。MJ必不可能跟其他边相交，如果相交，则必然存在一个点，该点距离IK的距离，比M距离IK的距离远。
  • 如果M是内部孔洞上的点，则操作后孔洞数减1。点数则会增加。
  • 如果M是上部边上的点，则操作后，变成了两个多边形，且每个多边形点数都比原来少。

通过上面的操作，可以看到，每一步操作，都使得多边形往序数变小的方向行动。由此可以得出结论，即每一个简单多边形都存在三角刨分。而且可以证明，对于一个顶点数为$n$的多边形，进行三角刨分，会形成$n-3$条内对角线，$n-2$个三角形。这个值会成为后面时间复杂度分析的重要依据。

而对于有$n$个顶点，$h$个空洞的多边形，进行三角刨分，则会形成$n-3+3h$条内对角线，$n-2+2h$个三角形。思路很简单，就是对每一个空洞，都找一个顶点，剪开，这样就可以消除空洞，变成一个无空洞多边形，而这个操作会使得$n$个顶点的多边形，增加$2h$个顶点，所以会分割成$n-2+2h$个三角形，同时注意这剪下去的也是一条内对角线，所以内对角线一共有$n+2h-3+h$条。

单调多边形三角刨分(Triangulating Monotone Polygons)

整个多边形三角刨分的过程可概述分成以下几步：

• 通过扫描线的方式，将多边形分成多个单调多边形。
• 通过扫描线的方式，将每个单调多边形进行三角刨分，分成多个简单三角形。

所以这里需要先定义单调多边形，而单调多边形则是由单调链构成，所以先定义单调链结构。

单调链(Monotone Chain)
使$M=\{p_1,\cdots,p_n\}$为一个多边形链(polygonal chain)，$L$为一条线。如果$M$每个点在$L$上的投影顺序，依然保持点在链上的顺序。那么我们称$M$相对于直线$L$为单调的。如果一个polygonal chain在某个方向上为单调的，我们就称之为单调链。

单调多边形(Monotone Polygon)
如果一个多边形称之为单调多边形。则其可以分解为两个链，并且这两条链相对于同一条直线单调。

所以我们第一步则是确定，某个多边形是否单调的。这可以分成两个层面。

• 判断一个多边形沿着某一边是单调的。这个是简单的。
• 判断一个多边形是否是单调的。这个是稍微复杂的。不过有算法，可以在$O(n)$时间内确定，并且给出所有单调方向。

但是这些问题不是主线。现在核心问题就是，如何刨分单调多边形(Monotone Polygon)。 其实做法就是扫面线策略。其想法就很简单，存在一条扫面线，按照单调方向扫过去，按照情况逐个切分出刨分三角形，划分整个多边形即可。

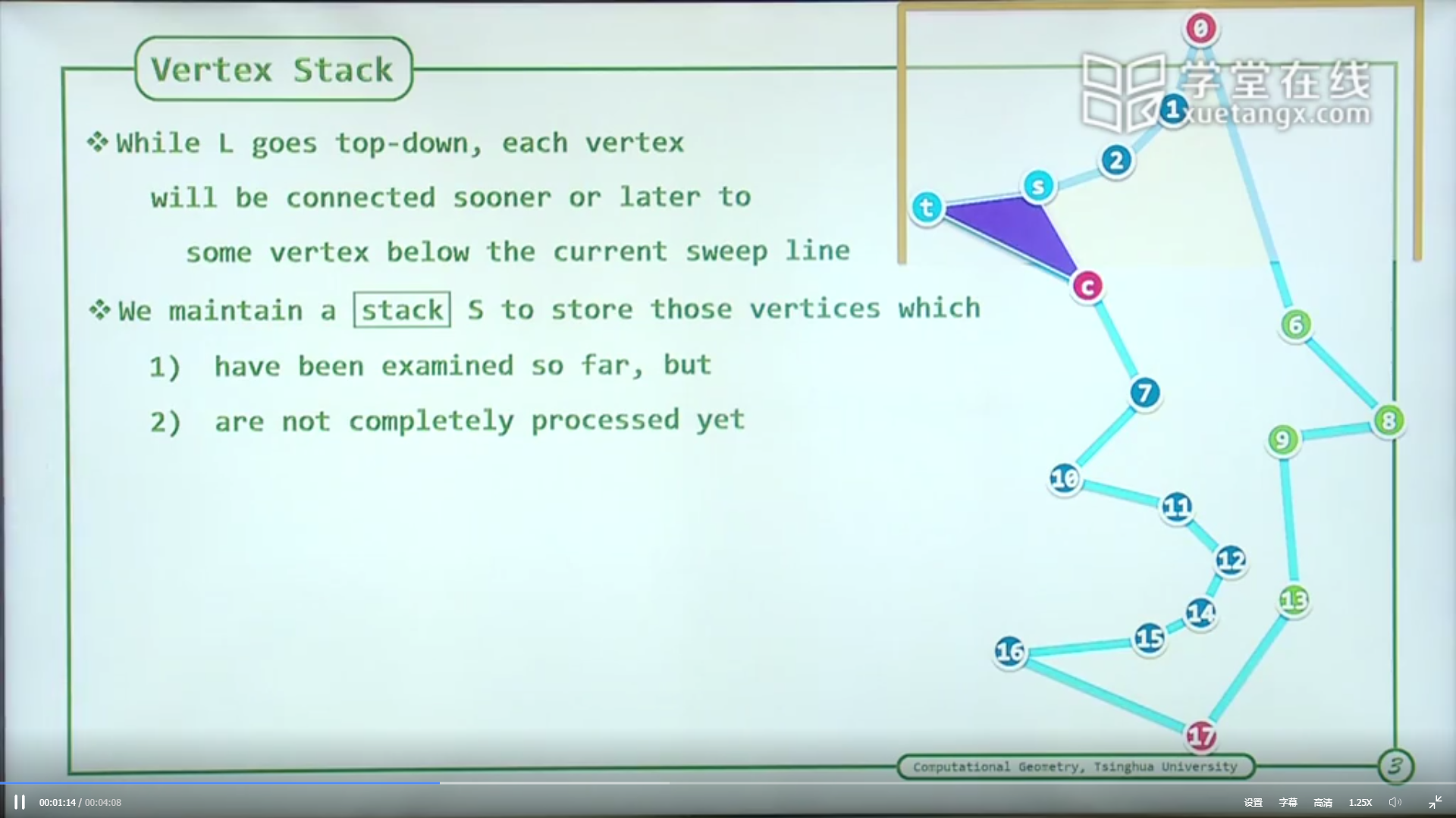

整个算法过程图如下：

为了进行扫描线，我们要把所有点按单调方向保存好，形成一个事件队列。这个事件队列就是我们处理事件的顺序列表。然后在处理整个事件列表过程中，我们有可能会构造三角形，也有可能不。所以要使用一个栈(Stack)来保存遍历过的顶点，作为数据记录。整个处理过程就围绕着当前节点$c$，栈顶$t$，以及栈里第二个顶点$s$的情况来判断是否构造三角形。而这三个点的情况恰好可以根据整个刨分状态来进行分类。具体可以分成两大类，三小类。

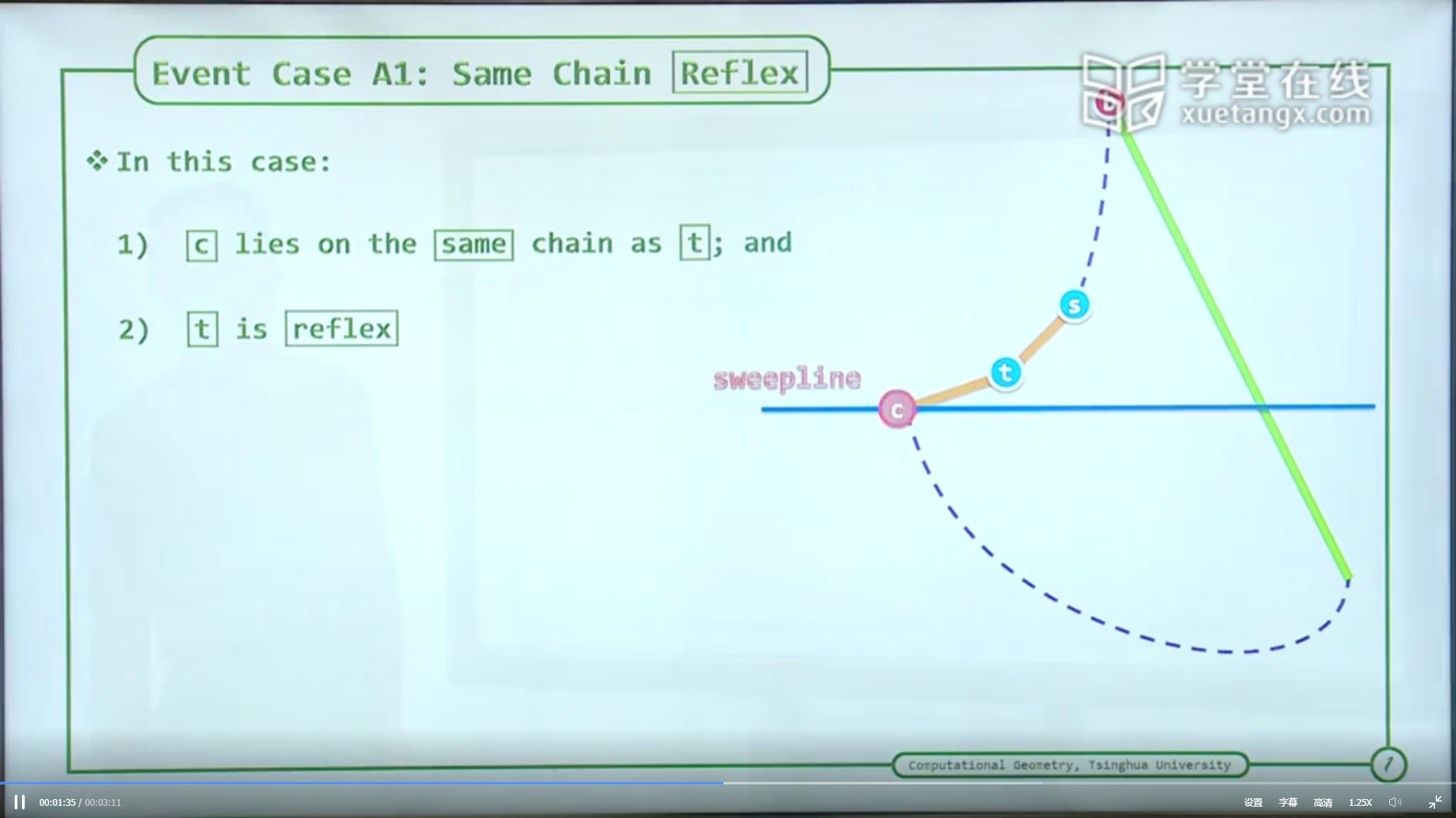

Case A1: Same Side + Reflex

如上图，此时： $c,t,s$在同一侧，同时$c,t,s$所定义的向内的角度大于180的。 此时会发现，$c,t,s$无法构成任何三角形。也没有任何合适刨分三角形可以构造，所以此时只能把$c$缓存到栈中。

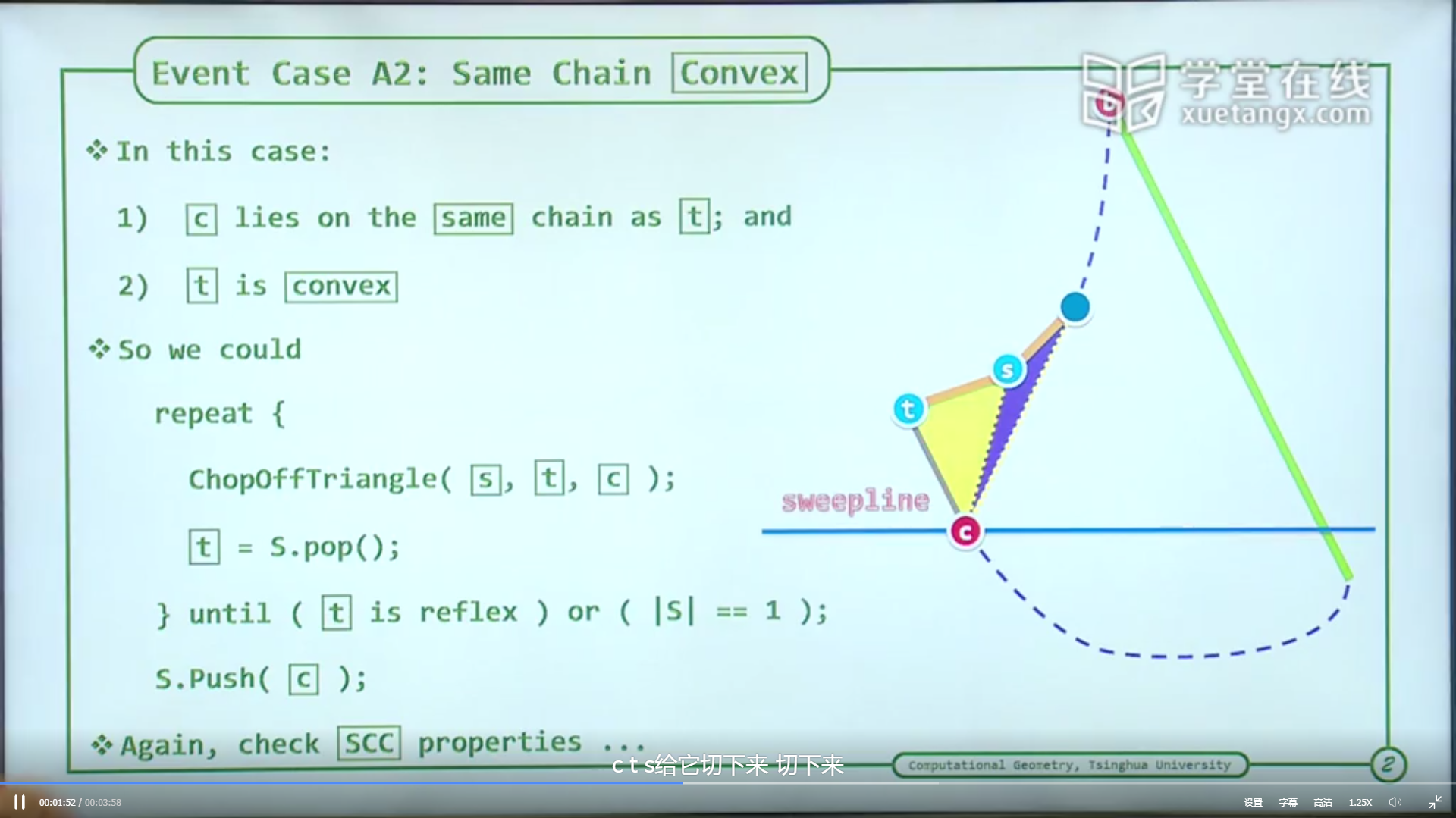

Case A2: Same Side + Convex

如上图，此时：

$c,t,s$在同一侧，同时$c,t,s$所定义的向内的角度小于180的。 此时会发现，$c,t,s$刚好构成一个Ear，是一个好的刨分三角形，所以此时可以Pop出$t$，并且构成一个刨分三角形。同时我们可以发现原来的$s$成为了新的$t$，而这种新情况下，有可能有新的Ear，此时也应该要切除。所以这是一个循环的检测，不停判断$c,t,s$关系，持续切除直到如下两个情况：

• 不满足小于180度状况。
• 只剩下栈最底部节点。

此时都应该把$c$在Push到战中去。来继续为后面刨分做服务。

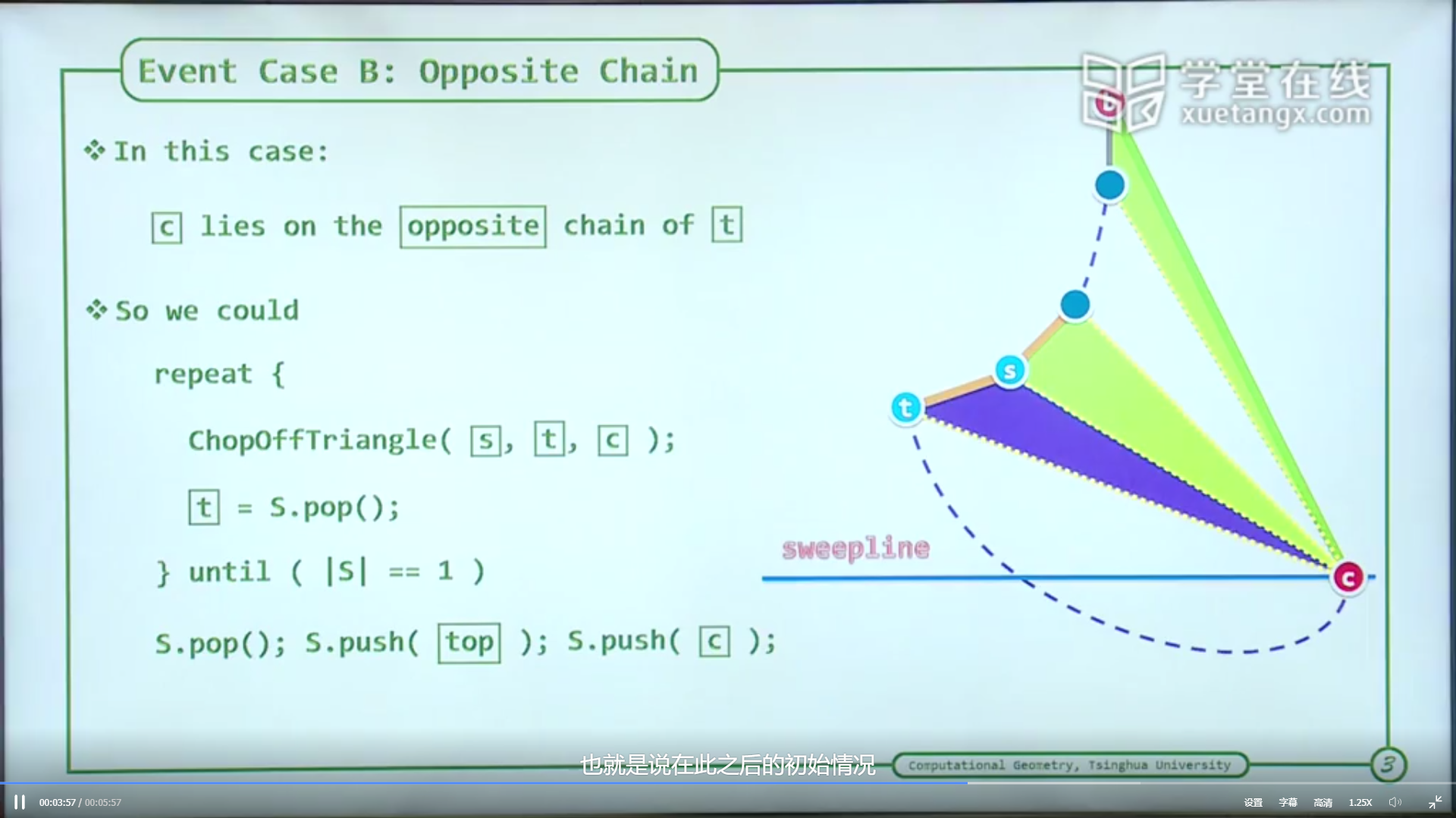

Case B: Opposite Side

如上图，此时：

$c$会在对面侧，注意此时，根据前面描述：栈中的点都是在同一侧，且在一条链上。根据前面描述，此时点应该都是一个凹角，那么这个时候$c,t,s$可以大胆相连，构成一个三角形。而这也建立在，我们是一个单调多边形基础上。所以此时我们可以把栈清空，形成所有刨分三角形。

而之后我们可以压入$c$，此后我们就相当于从这一侧开始进行刨分。根据对称等消息，前面情况任然使用。而最后会把整个多边形刨分成多个三角形。

算法分析

首先是正确性，这个可以通过前面保持的性质推出。

而这个算法的复杂度，则不超过$O(n)$。在整个算法中一共有如下几步消耗：

• 单调多边形两条单调链构成事件队列。这可以简单通过MergeSort，只需花费$O(n)$时间完成。
• 每一个顶点最多被2次压入栈。
• 一共有$n-2$个三角形刨分，每弹出一次，形成一个刨分三角形。所以扫描过程最多$O(n)$时间消耗。

这说明算法的复杂度，不超过$O(n)$时间复杂度。

简单多边形分解(Monotone Decomposition)

上一章中讲述了单调多边形的三角刨分算法。所以对一个简单多边形的刨分问题，就剩下如何刨分成一个单调多边形集合了。

而刨分成单调多边形，则建立在这样一个观察上面：对于某个方向上之所以不是单调的，那肯定是在这个方向上出现了褶皱。可细分为如下两个状况：

• stalactite：往下走的链突然向上走。
• stalagmite：往上走的链突然向下走。

这两种情况，可以参看下面图示。所以算法就是要消除这两种情况。消除方法自然也是，使用一个内对角线连接即可。那么问题就是如何连这个内对角线问题了。

这里是从stalagmite出发来说，如何去找一个合适的内对角线。实际想法很简答。就是对于一个stalagmite来说，其一定存在一个向上的空的支撑梯形。这个支持梯形，有一个上支点。这个支点可能来自于两边，也可能来自于一个stalactitie，但是因为梯形为空，所以这两个点相连，一定是一个内对角线，这条内对角线就是我们所求的对角线。

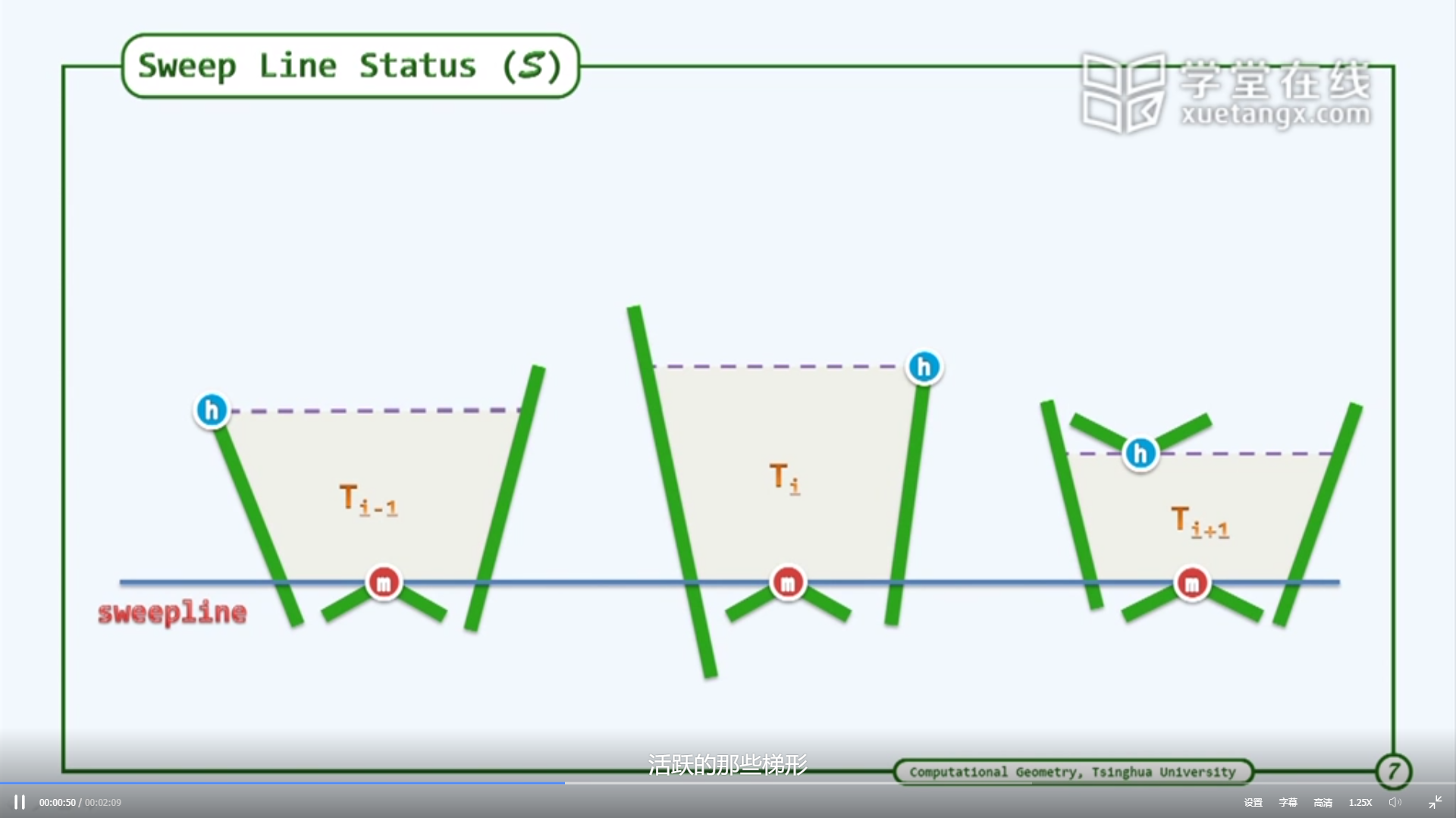

所以对一个潜在的stalagmit我们都要预先记录一个helper来帮助我们快速找到这个空梯形的上支撑点。方式就是记录并维护这个活跃的空梯形。这里一共有潜在的6中可能性，对于每一个，我们都可以根据潜在可能性维护一个活跃梯形。具体来说如下

• Start Vertext
  • 一个顶部的三角形凹点，这个点是一个可能退化的梯形开始，此时下方形成一个潜在的梯形，所以要该点加入，并且维护这个潜在梯形。
• End Vertext
  • 一个底部的三角形凹点，这个点标志着梯形的消失，应该删除对应的潜在梯形。
• Left Adjaccency
  • 左侧有一个向内拐点，此时原来梯形不再成立，此时需要一个新的梯形，就是这个点下方的潜在梯形，相当于用新梯形替换老的梯形。
• Right Adjaccency
  • 跟左侧情况类似。
• Stalagmite
  • 碰到Stalagmite，此时会取出helper，接连内对角线。此时原来的梯形被划开，消失了。同时注意Stalagmite此时会分裂，会划分成左右两个潜在的梯形。所以需要将原先梯形替换为这样一个左右的梯形，并且这个stalagmite点会成为这两个梯形的helper。
• Stalactite
  • 碰到Stalactite，此时显然，还不能直接找到其消除点。但是其预示着两个潜在梯形的合并，下方大空间是一个潜在的梯形结构，此时就要进行梯形合并操作。

以上就是为stalagmite寻找helper的情况分类，每一种都是根据点下方可能形成的潜在梯形来判断的。最后可以看到，当找到Stalagmite的时候，总是有一个空梯形可用，可以找到helper来划分梯形。

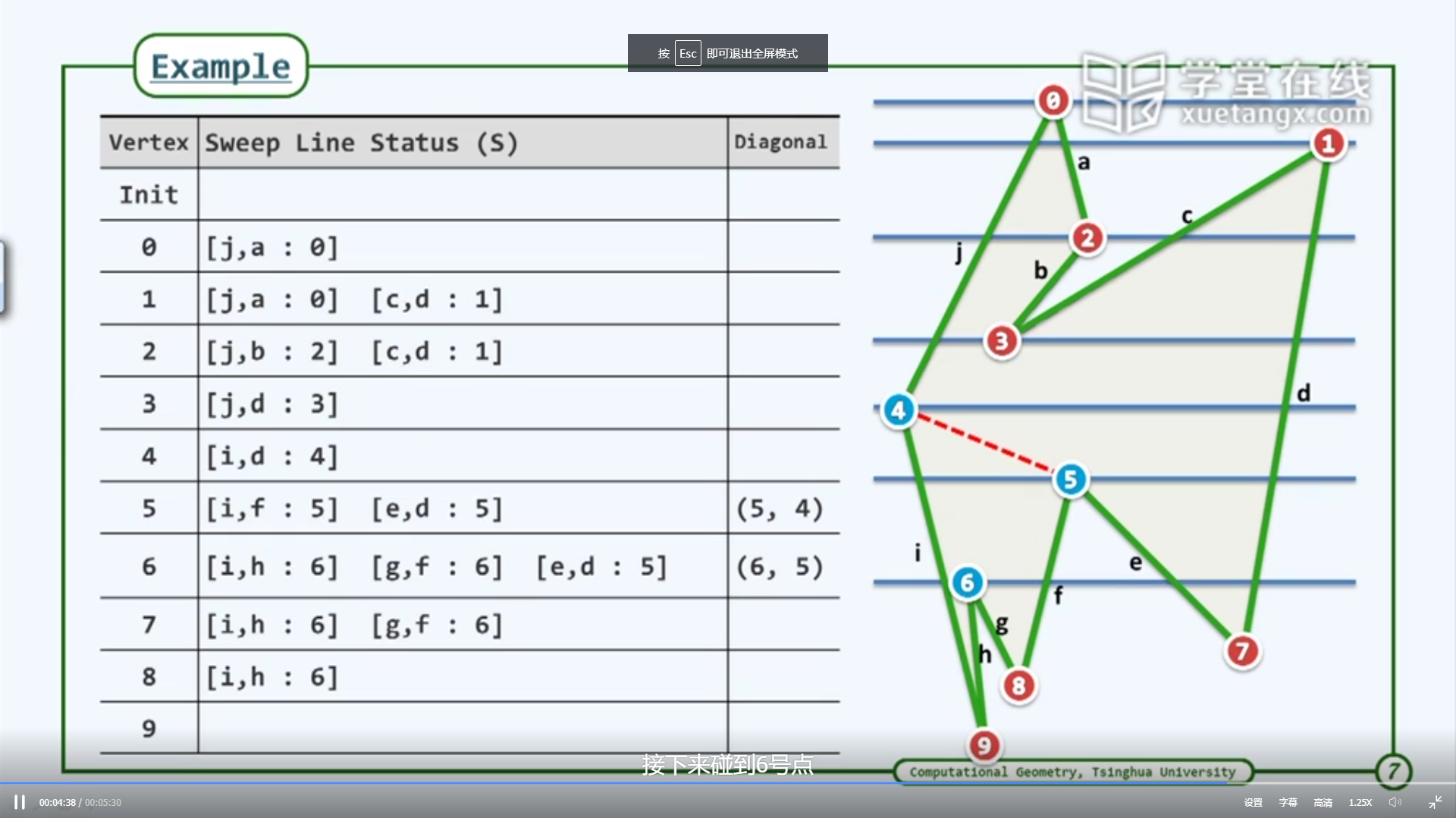

一下图简单来说明：

整个过程先按照高度排序号整个顶点，并从0开始。整个过程如下：

• 遇到0，1。都是Start Event。可以认为开始维护其下方一个小小的潜在梯形。
• 遇到2。这是相对于0梯形的一个Right Adjaccency。要将原来的梯形，替换成2对应的梯形。
• 遇到3。这是一个Stalactite。两侧分别是1，2两个梯形。需要将梯形合并，并且标记helper为3.
• 遇到4。这是一个相当于3梯形的一个Left Adjacceny。要将原来的梯形，替换成4对应的梯形。
• 遇到5。这是一个Stalagmite。按照算法我们应该要破除该Stalagmite，将该点跟helper相连。即跟4相连。同时我们要将原来的梯形分割成，5左，5右两个梯形。
• 遇到6。这是一个Stalagmit。按照算法，此时维护梯形为5左，所以其应该跟5相连。同时将5左梯形分割成，6左，6右两个梯形。
• 然后遇到7，8，9。这些都是End Event。一次标志着，5右，6右，6左梯形的消亡。

算法分析

整个过程主要就是两部分：

• 将整个顶点排序，这一定要花费$O(nlogn)$时间。
• 遍历顶点，并且维护梯形结构，同时遇到Stalagmite，Stalactite时候查找结构，连接内对角线。这个可以通过一些如字典的数据结构实现。这样每一步消耗不超过$O(logn)$时间。

所以整个刨分过程消耗为$O(nlogn)$量级。

不过这个算法并不是最优算法。最后这个问题被Chazelle画上了句号。他给出了一个惊人的结论，就是对于任何一个简单多边形都可以在$O(n)$线性时间内完成三角刨分。

高维情况

高维情况，这里只是概述了很多有意思的结论，多余的信息就需要自己去查找相关资料研究了。

例如对于3维的三角刨分，我么可以刨分成四面体，称之为四面体刨分。首先有个直观的结论就是，这种刨分方式是不一定的，对应的刨分成的四面体个数也是不一定的。甚至有更坏的情况。存在一些多面体，无法只通过建立在顶点上的四面体刨分来完成。

再例如对于3维来说，相对于画廊问题也存在完全相反的情况。这个便是Seidel’s Polygon。在这个多面体内部，存在一个位置，即便在多面体所有点放上哨兵，也看不到这个位置。
